上吊り式引き戸取付しました

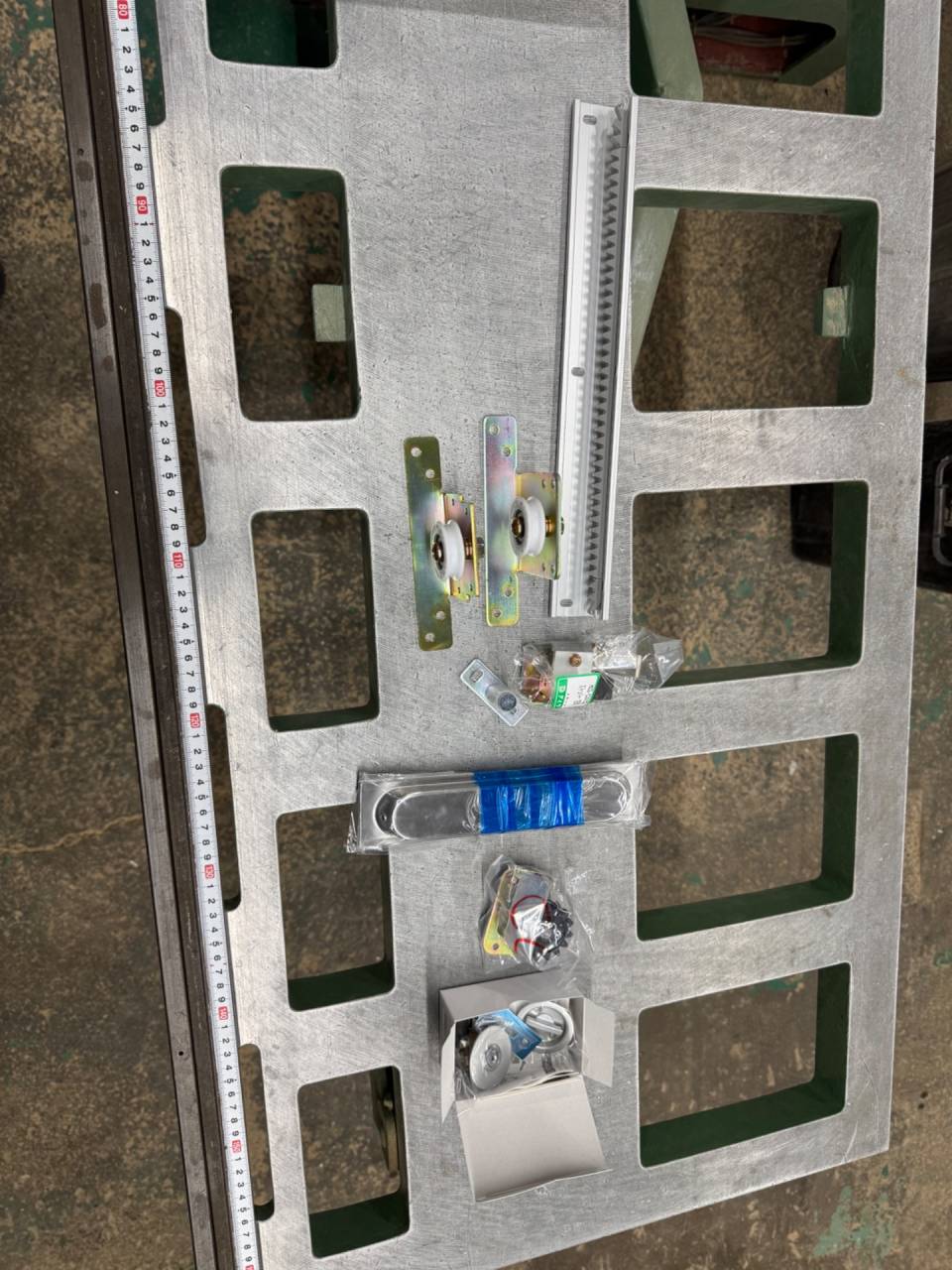

引き戸製作に必要な金物です

開き戸に比べると金物が少し増えます。

この扉は半自動ドアなので引き戸クローザーがあります。



上吊り式引き戸は、扉上部に設置したレールに扉がぶらさがる構造です。

下側にはガイドローラーというキノコ型のコマをつけて扉が前後にぶらぶらしないように固定します。

ガイドローラーは直径1センチ前後あるのですが、ガイドローラーがおさまる溝を扉の下部に堀込します。

diy向けの商品ではガイドローラーを使わずに、扉を下部で挟みこむような金物もあります。

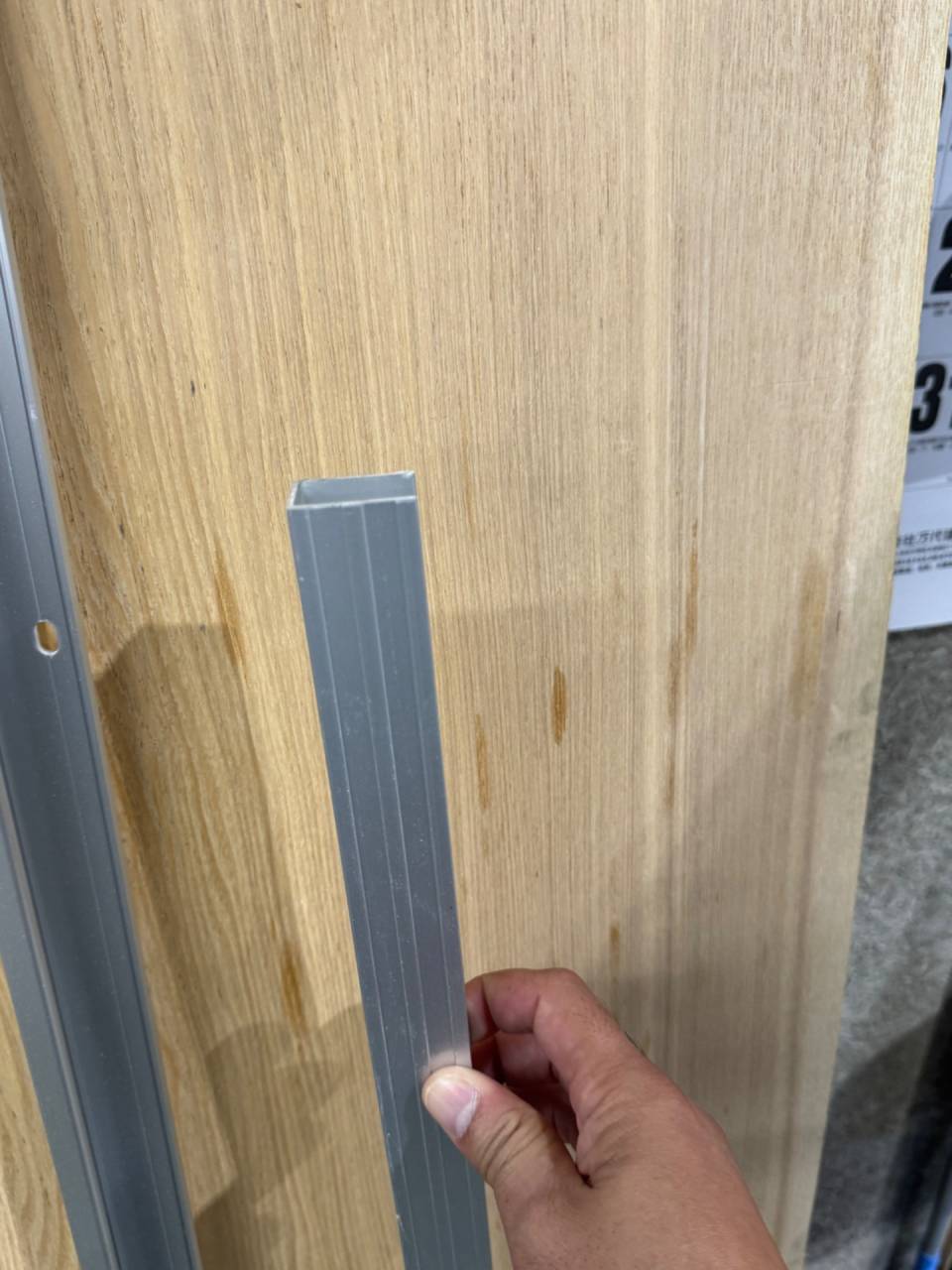

この写真はガイドレールという物で、扉下部に掘った溝がガイドローラーで削れてしまわない様に補強する部品となります。

こちらはオプションの部品となりますが、弊社では基本的に全ての上吊り式引き戸でガイドレールを採用しています。

部品としたは3千円程度の物となります。

3千円で扉が丈夫になるので採用しています。

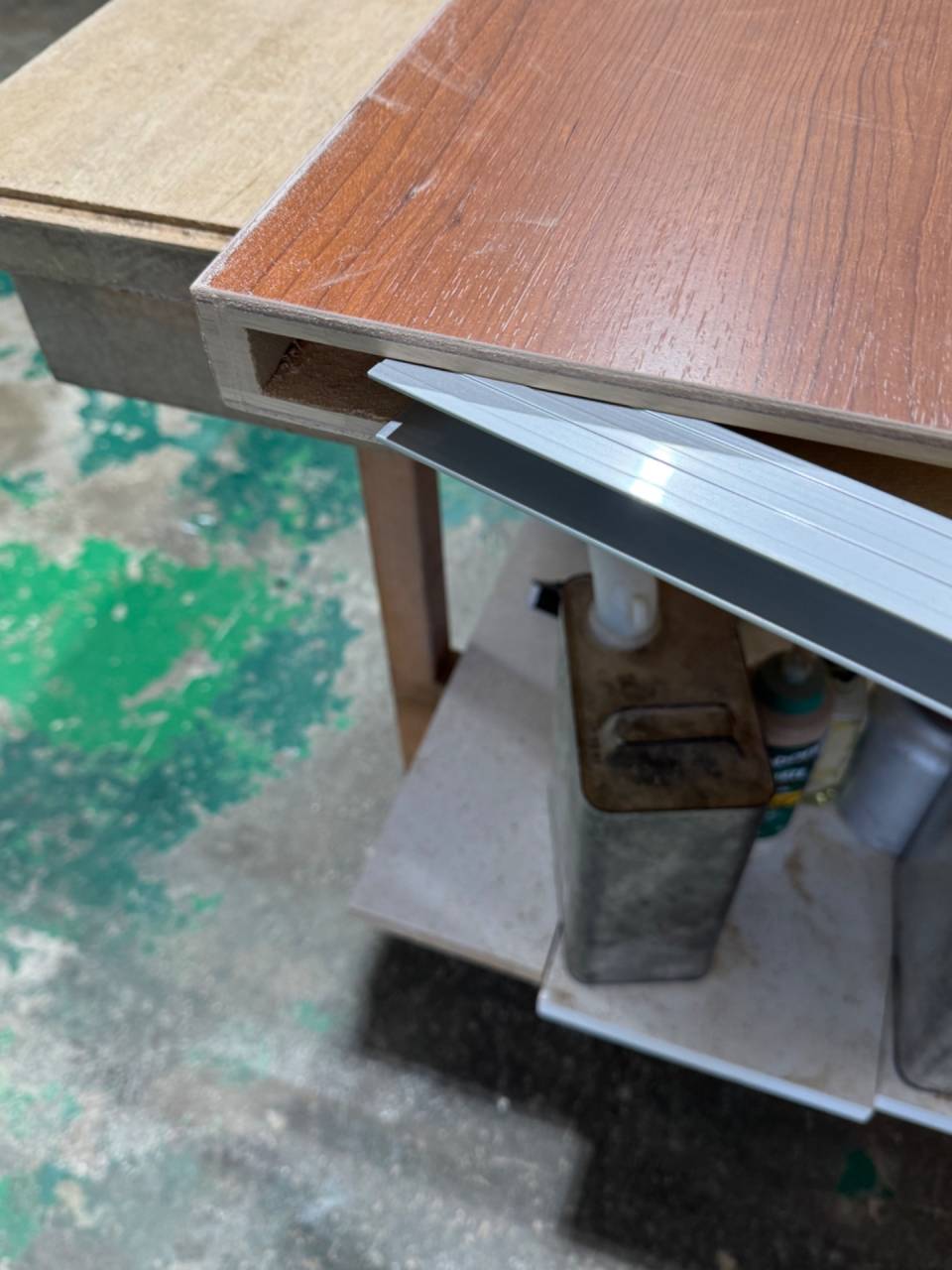

ガイドレールはこのように結構深いです。

深さとして25mm程度、幅で21mm程度の溝を作ります。
